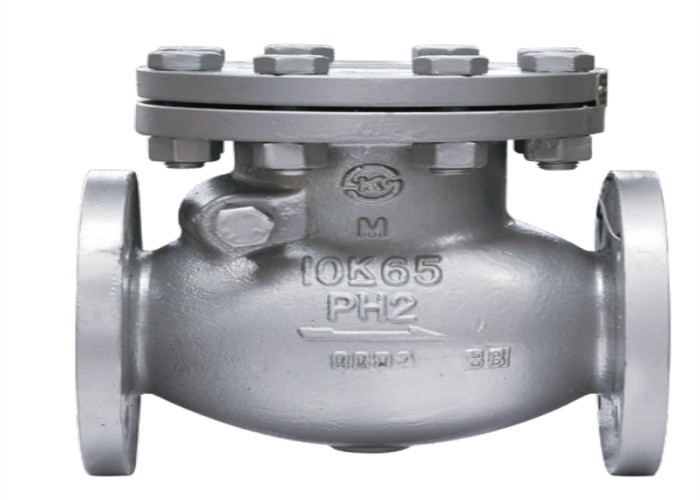

سوپاپ چک سوئینگ انتهای فلنجدار استاندارد کره، جنس فولاد کربنی

استفاده:

این شیر فقط برای جلوگیری از جریان معکوس محیط در خطوط لوله یا تجهیزات مختلف و باز و بسته شدن در یک جهت استفاده می شود.

استانداردهای پذیرفته شده

-طراحی و ساخت: شیر فولادی ریخته گری فلنج دار KS B 2361

· طول سازه: شیر فولادی ریخته گری فلنج دار KS B 2361

· انتهای اتصال: شیر فولادی ریخته گری فلنج دار KS B 2361

· بازرسی و آزمایش: قوانین کلی KS b2304 برای بازرسی شیر

اندازه اتصال

اصل ساختار و عمل

1. این شیر مطابق با استاندارد KS B 2361 فلنج متصل است.

2. این شیر از بدنه سوپاپ، روکش سوپاپ، دیسک سوپاپ، راکر و محور راکر و سایر قطعات تشکیل شده است.دیسک شیر می تواند به طور خودکار از برگشت سیال جلوگیری کند.دیسک شیر این شیر تحت تاثیر فشار سیال باز می شود و سیال از سمت ورودی به سمت خروجی جریان می یابد.هنگامی که فشار ورودی کمتر از فشار خروجی است، دیسک شیر به طور خودکار تحت تأثیر اختلاف فشار سیال، گرانش خود و سایر عوامل برای جلوگیری از جریان برگشتی متوسط ​​بسته می شود.

دستورالعمل های ذخیره سازی، نصب و استفاده

1. شیر باید در انبار خشک قرار گیرد و نباید در هوای آزاد نگهداری شود.

2. اگر برای مدت طولانی نگهداری شود، باید به طور منظم از آن نگهداری شود.

3. شرایط کار باید الزامات مشخصات عملکرد را برآورده کند.

4. آزمایش فشار باید قبل از نصب انجام شود و نصب فقط پس از برآورده شدن الزامات انجام می شود.

5. حفره داخلی لوله ها و شیرها را قبل از نصب تمیز کنید.

6. پس از نصب، محصول نباید تحت نیروهای خارجی زیاد قرار گیرد.

7. شیر معمولاً روی خط لوله افقی نصب می شود، اما می توان آن را روی خط لوله عمودی یا خط لوله شیبدار نیز نصب کرد.توجه داشته باشید که جهت جریان متوسط ​​با جهت پیکان روی بدنه شیر مطابقت دارد.
