جزئیات محصول:
پرداخت:
|

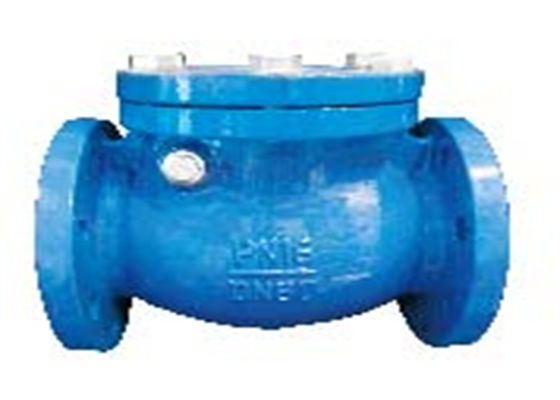

| نام محصول: | شیر چک فلنج دار | فشار: | فشار متوسط، فشار کم |
|---|---|---|---|
| رنگ: | درخواست مشتری، آبی | ارتباط: | انتهای فلنج |
| اندازه: | DN50~DN200 | دیسک: | GG25 |
| جنس بدنه: | GG25 | متوسط: | گاز نفت آب |
| برجسته: | نوع فلنج سوپاپ نوسانی dn50,نوع فلنج سوپاپ چک سوئینگ فولادی,شیر چک سوپاپ فلنجی dn50 |
||
استفاده:
این شیر فقط برای جلوگیری از جریان معکوس محیط در خطوط لوله یا تجهیزات مختلف و باز و بسته کردن یک طرفه استفاده می شود.
1. قبل از مونتاژ، بررسی کنید که آیا قطعات واجد شرایط هستند یا خیر.قطعاتی که بر عملکرد سرویس تاثیر می گذارند را نمی توان مونتاژ کرد
2. پیچ های اتصال دیسک شیر و راکر با عامل سفت کننده پیچ سفت می شوند
3. حفره داخلی بدنه شیر باید تمیز شود و پیچ های اتصال فلنج باید به طور متقارن و به تدریج سفت شوند.
4. پس از مونتاژ، محصول باید به صورت انعطاف پذیر بدون گیر کردن باز و بسته شود
5. آزمایش فشار کل دستگاه باید الزامات GB / T1 39 2 7 را برآورده کند
6. حفره داخلی شیر و سطح تماس با محیط باید با پرایمر قرمز رنگ شود و سطح کل شیر باید با رنگ خاکستری متوسط رنگ شود.
| قطر اسمی | DN50~DN200 | |
| فشار اسمی | 1.6 مگاپاسکال | |
| دمای مناسب | دما ≤ 200 ℃ | |
| تست فشار | تست مهر و موم (آب) | 1.8 mpa |
| تست پوسته (آب) | 2.4 mpa | |
| متوسط مناسب | روغن آب بخار | |
| DN | L | دی | D1 | D2 | ب | f | Z*φ | اچ |
| 50 | 200 | 165 | 125 | 99 | 20 | 2 | 4*19 | 115 |
| 65 | 240 | 185 | 145 | 118 | 20 | 2 | 4*19 | 130 |
| 80 | 260 | 200 | 160 | 132 | 22 | 2 | 8*19 | 147 |
| 100 | 300 | 220 | 180 | 156 | 24 | 2 | 8*19 | 166 |
| 125 | 350 | 250 | 210 | 184 | 26 | 2 | 8*19 | 188 |
| 150 | 400 | 285 | 240 | 211 | 26 | 2 | 8*23 | 217 |
| 200 | 500 | 340 | 295 | 266 | 30 | 2 | 12*23 | 275 |
