جزئیات محصول:
پرداخت:
|

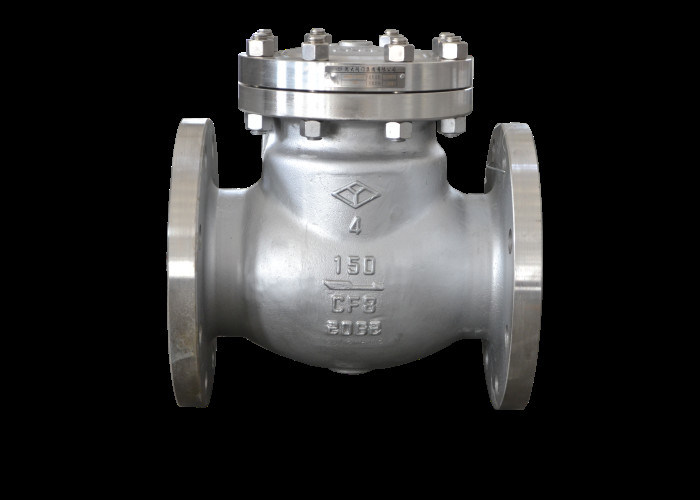

| نام محصول: | سوپاپ چک تاب | رنگ: | درخواست مشتری |
|---|---|---|---|
| رسانه ها: | آب، روغن، بخار | جنس بدنه: | فولاد ضد زنگ |
| ارتباط: | انتهای فلنج، RF | دمای کاری: | -29℃~425℃ |
| تایپ کنید: | تاب خوردن | فشار: | 150 لیتر |
| برجسته: | سوپاپ برگشت فشار 150 پوند فلنجدار,سوپاپ برگشتی نوسان فولاد ضد زنگ فلنجدار,شیر چک فلنجی فشار 150 پوند |
||
این شیر فقط برای جلوگیری از جریان معکوس محیط در خطوط لوله یا تجهیزات مختلف و باز و بسته کردن یک طرفه استفاده می شود.
| اندازه | L | دی | D1 | D2 | bf | Z-Фd | اچ |
| 2. | 203 | 152.4 | 120.7 | 92.1 | 19.5-1.6 | 4-Ф19 | 133 |
| 2.5. | 216 | 177.8 | 139.7 | 105 | 22.5-1.6 | 4-Ф19 | 152.5 |
| 3. | 241 | 190 | 152.4 | 127 | 24-1.6 | 4-Ф19 | 161 |
| 4. | 292 | 228.6 | 190.5 | 157 | 24-1.6 | 8-Ф19 | 211 |
| 5. | 330 | 254 | 215.9 | 185.7 | 24-1.6 | 8-Ф22.2 | 232 |
| 6. | 356 | 279.4 | 241.3 | 216 | 25.5-16 | 8-Ф22.2 | 254 |
| 8. | 495 | 342.9 | 298.5 | 270 | 29-1.6 | 8-Ф22.2 | 294 |
| انتهای فلنج | ANSI B 16.5 |
| رو در رو | ASME B 16.1 |
| طراحی و ساخت | ASME B 16.34 |
| فشار اسمی | 150 LB |
| تست جهنم (آب) | 3.0 mpa |
| تست مهر و موم (آب) | 2.2 mpa |
| دمای مناسب | درجه حرارت ≤ 150 ℃ |
| فشار مناسب | فشار < 150LB |
| متوسط مناسب | مایعات خورنده آب، بخار، روغن و اسید نیتریک |
1. دستورالعمل های ذخیره سازی، نصب و استفاده 1. شیر باید در یک انبار خشک نگهداری شود و آماده سازی ضد گرد و غبار و ضد آب ساخته شود.نگهداری در هوای آزاد اکیدا ممنوع است.
2. برای نگهداری طولانی مدت، باید به طور منظم نگهداری شود.
3. قبل از نصب، بررسی کنید که آیا مدل و مشخصات شیر تست شده با فشار مطابقت دارد، داخل و خارج شیر را تمیز کنید، بررسی کنید که آیا شیر به طور انعطاف پذیر می چرخد و آیا سطح آب بندی آسیب دیده است یا خیر.پس از تایید، نصب می تواند انجام شود.
4. خط لوله یا تجهیزاتی که شیر روی آن نصب شده است باید ابتدا شستشو یا تمیز شود تا روغن، سرباره جوش و سایر موارد موجود در خط لوله یا تجهیزات حذف شود تا از خراشیدگی سطح آب بندی شیر جلوگیری شود.
5. هنگام بارگیری و تخلیه دستی شیر، دور انداختن آن ممنوع است.
6. شیر معمولاً روی خط لوله افقی نصب می شود و نمی توان آن را روی خط لوله عمودی نصب کرد.توجه داشته باشید که جهت جریان متوسط با جهت پیکان روی بدنه شیر مطابقت دارد.
7. آزمایش فشار باید قبل از نصب انجام شود و نصب فقط در صورتی انجام می شود که الزامات را برآورده کند.
8. محصول پس از نصب نباید تحت نیروی خارجی زیاد قرار گیرد.
9. شرایط عملیاتی باید با الزامات مندرج در مشخصات عملکرد مطابقت داشته باشد.
