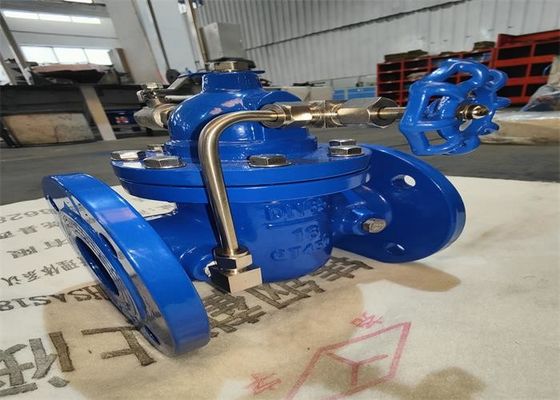

شیر حفظ آب اتصال فلنج مواد چدن داکتیل

معرفی محصول

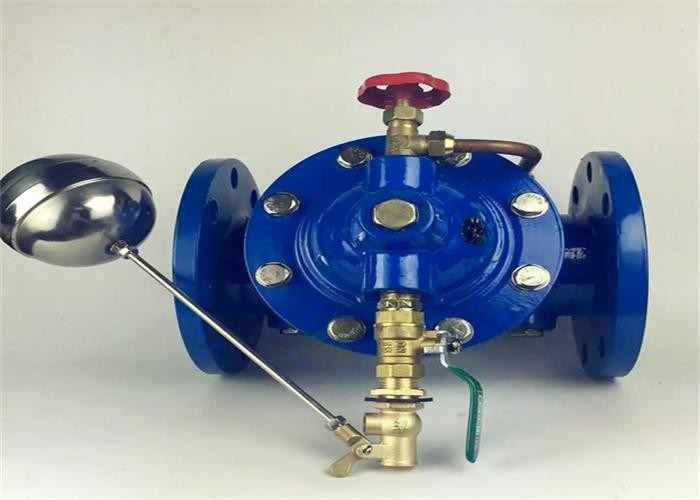

بدنه سوپاپ از یک طراحی ساده کانال کامل استفاده می کند، مقاومت سیال کوچک، جریان بزرگ، اثر آب بندی خوب است، به دلیل مونتاژ سیستم کنترل مجرای روی شیر اصلی، استفاده از توپ شناور با تغییر سطح مایع دریچه خلبان مسی. باز و بسته کردن، و سپس کنترل آب شیر اصلی و قطع آب، می تواند به طور خودکار برج آب یا استخر سطح مایع را کنترل کند.شیر سریع باز می شود و به کندی بسته می شود، چکش آب تولید نمی کند، انعطاف پذیر و بادوام است، دقت کنترل سطح مایع بالا است، سطح آب با فشار آب مختل نمی شود.این محصول برای شرکت های صنعتی و معدنی، ساختمان های مدنی در استخر، سیستم تامین آب اتوماتیک برج آب، همچنین می تواند در سیستم تامین آب گردش دیگ بخار با فشار اتمسفر استفاده شود، مناسب است.

اندازه اتصال

اصل کار از

هنگامی که لوله از شیر تامین آب ورودی، به دلیل سوپاپ سوزنی، شیر توپی، شیر توپی شناور 17، 11 و 9 به طور معمول باز است، بنابراین از طریق 17 آب وارد شیر سوزنی نوع کاپوت بعد از اتاق کنترل و بعد از 11 و دریچه توپ مسی شناور دریچه توپی به مخزن آب جریان می یابد، پوشش نمی تواند اتاق کنترل فشار را وارد کند، در قسمت پایینی شیر اصلی فشار ورودی 5 خواهد بود دیسک را بلند کنید، آب بندی دیسک شیر اصلی را باز کنید تا آب به مخزن آب برسد. ;هنگامی که سطح آب در مخزن آب به تدریج بالا می رود، توپ شناور به تدریج شیر توپی 9 مسی شناور را می بندد، آب در اتاق کنترل درپوش شیر به تدریج فشار را افزایش می دهد تا دیسک شیر 5 را فشار دهد تا بسته شود، سپس آن را پخش می کند. نقش کنترل از راه دور اتوماتیک برای بستن شیر

عملکرد فنی اصلی

نصب و نگهداری

1. شیر اصلی روی لوله ورودی استخر یا برج آب بالا نصب می شود.روش نصب به صورت افقی روی خط لوله نصب می شود که درپوش شیر رو به بالا باشد.

2. قبل از نصب، زباله ها را از لوله جدا کرده و لوله را کاملا بشویید.هنگام نصب به فلش نشان دهنده جریان آب در خارج از بدنه شیر اصلی توجه کنید و جهت نصب را دنبال کنید.

3. یک شیر دروازه و یک فیلتر باید قبل از شیر اصلی و یک شیر دروازه ای بعد از شیر اصلی برای نگهداری آسان نصب شود.

4. هنگام آزمایش آب، ابتدا شیر توپی روی درب اصلی را باز کنید و سپس شیر دروازه را قبل از شیر اصلی به آرامی باز کنید.در این زمان، شیر اصلی باید آب را به مخزن آب برساند، شیر توپی را ببندد و دریچه اصلی بسته می شود.اگر بسته نشود، نشان دهنده وجود کالاهای سرقتی در زیر دیسک شیر اصلی است.پس از برداشتن کالاهای دزدیده شده دوباره امتحان کنید.هنگامی که شیر اصلی آب را تامین می کند، شیر پایلوت توپی شناور نیز آب جاری است.اگر توپ شناور با دست بالا نگه داشته شود، دریچه خلبان توپ شناور بسته می شود، و شیر اصلی بسته می شود، که ثابت می کند که شیر خلبان توپ شناور به خوبی کار می کند.
