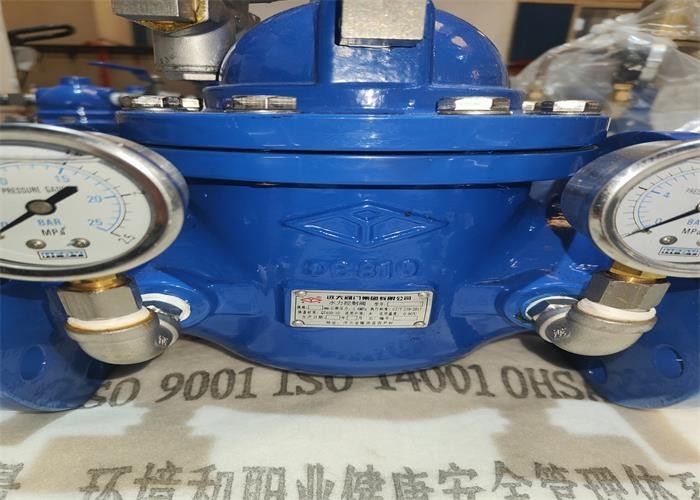

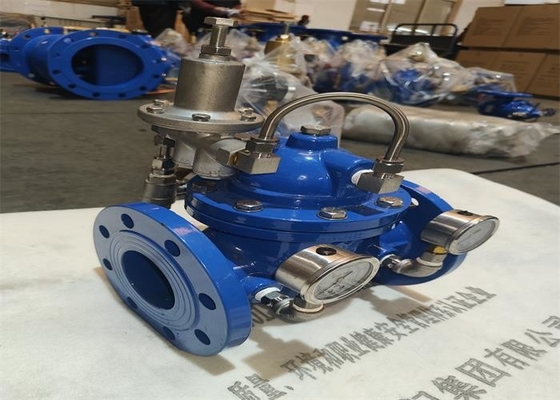

شیر رگولاتور فشار کاهش یافته آهن داکتیل PN1.6mpa شیر حفظ آب

اصل کار از

ورودی سوپاپ P1 از طریق کاتتر و دریچه سوزنی 19 وارد اتاق کنترل دریچه اصلی می شود (به نقشه ساختمانی مراجعه کنید) و جهت را تعیین می کند.

تحت فشار P3.فشار خروجی P2 در زیر دیافراگم شیر پیلوت 13 از طریق کاتتر عمل می کند و مخالف فنر تنظیم کننده دریچه پیلوت است.

مقاومت.هنگامی که فشار خروجی P2 از مقدار تنظیم شده فنر شیر پایلوت بیشتر شود، شیر پایلوت بسته می شود و دفع آب در اتاق کنترل 0 است.

هنگامی که فشار متغیر P3 به حداکثر می رسد، دیسک اصلی صندلی را فشرده می کند، دریچه کاهنده بسته می شود و فشار پایین جریان کاهش می یابد.زمانی که صادرات

هنگامی که فشار P2 کمتر از مقدار تنظیم شده فنر شیر پایلوت باشد، شیر پایلوت باز می شود و آب فشار در اتاق کنترل از شیر پایلوت عبور می کند.

9. تخلیه به خروجی شیر.به دلیل باز شدن کوچک شیر سوزنی، سرعت تخلیه در اتاق کنترل بیشتر از سرعت پر کردن فشار آب در ورودی است.

بنابراین، فشار P3 در محفظه کنترل کاهش می یابد و فشار ورودی P1 در زیر دیسک شیر اصلی 5 همیشه برای پشتیبانی از دیسک شیر اصلی اعمال می شود.

برای باز کردن شیر کاهنده فشار و افزایش فشار پایین دست.در تنظیم ثابت، میزان تخلیه برابر با نرخ آبرسانی مجدد است.

دهانه دریچه اصلی بدون تغییر است و فشار پایین دست پایدار است.

اندازه اتصال

عملکرد فنی اصلی

معرفی محصول

بدنه دریچه از طراحی ساده کانال استفاده می کند، مقاومت سیال کوچک است، جریان، اثر آب بندی خوب است، در حالت انتقال، عملیات هیدرولیکی اتخاذ می شود، یعنی استفاده از فشار آب در خط لوله برای به کار انداختن خودکار دیسک شیر اصلی تا بالا. و حرکت پایین، باز شدن شیر را کنترل کنید، فشار پایین دست را تنظیم کنید.فشار پایین دست را در فشار تنظیم شده توسط فنر شیر پایلوت حفظ کنید.هنگامی که فشار پایین دست از مقدار تنظیم شده بیشتر شود، شیر کاهش فشار به طور خودکار بسته می شود تا اطمینان حاصل شود که فشار خروجی بدون تغییر است.محصول ایده آل برای تامین آب خانگی، آب آتش نشانی و سیستم تامین آب صنعتی است
