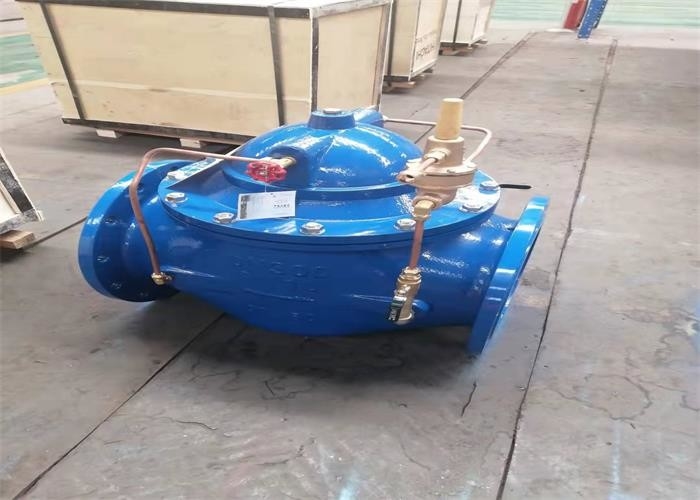

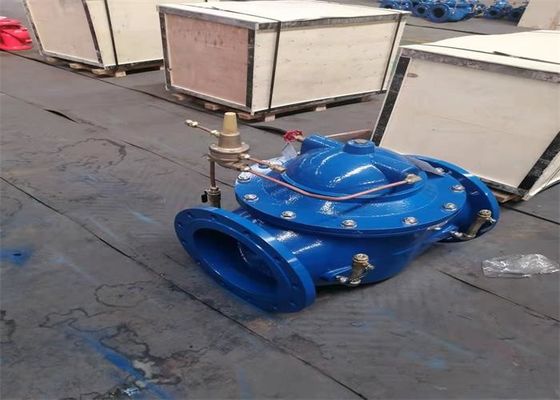

شیر بای پس دیفرانسیل فشار آهن داکتیل فلنج انتهای شیر حفظ آب

معرفی محصول

800X DIFERENTIAL BYPASS BALANCING دریچه ای است که برای متعادل کردن اختلاف فشار بین آب عرضه و برگشت در سیستم های تهویه مطبوع استفاده می شود.این شیر می تواند استفاده از سیستم را بهبود بخشد، مقدار دقیق فشار دیفرانسیل را حفظ کند و می تواند سر و صدای سیستم و همچنین آسیب فشار دیفرانسیل بیش از حد به تجهیزات را به حداقل برساند، تعادل فشار دیفرانسیل 800X نسبت به سایر شیر تعادل برتری دارد. مکان این است که هیچ محرکی ندارد، برای دستیابی به عملکرد سیستم تعادل، صرفه جویی در انرژی و فضای نصب، به طور کامل به اختلاف فشار خود رسانه تکیه کنید، یک شیر هوشمند است.

اندازه اتصال

عملکرد فنی اصلی

اصل کار از

شیر تعادلی بای پس دیفرانسیل فشار 800X از شیرهای پایلوت کنترل فشار اصلی و دیفرانسیل، شیرهای سوزنی، شیرهای توپی و گیج فشار تشکیل شده است تا یک سیستم لوله کنترل هیدرولیک را تشکیل دهد.در داخل شیر اصلی دو محفظه آب وجود دارد، محفظه آب دیافراگمی برای عبور آب، محفظه آب دیافراگمی برای محفظه کنترل فشار.اصل کار آن این است: زمانی که اختلاف فشار بین ورودی و خروجی شیر اصلی تغییر می کند، اختلاف فشار بین لوله A و لوله B تغییر می کند و باز شدن شیر پیلوت را تغییر می دهد.هنگامی که اختلاف فشار زیاد است، باز شدن شیر پایلوت بزرگ است، تخلیه آب در اتاق کنترل از طریق لوله C افزایش می‌یابد، فشار در اتاق کنترل شیر اصلی کاهش می‌یابد، باز شدن شیر اصلی افزایش می‌یابد و اختلاف فشار بین ورودی و خروجی شیر اصلی کوچک می شود.برعکس، اگر اختلاف فشار بین ورودی و خروجی شیر اصلی کوچکتر شود، دهانه شیر پایلوت کوچکتر می شود، فشار اتاق کنترل شیر اصلی افزایش می یابد و دهانه شیر اصلی کوچکتر می شود و اختلاف فشار شیر اصلی کاهش می یابد. افزایش.این اثر بازخورد منفی اختلاف فشار بین ورودی و خروجی شیر اصلی را در مقدار تنظیم شده تثبیت می کند.اختلاف فشار بین ورودی و خروجی شیر اصلی را می توان با تنظیم دهانه سوپاپ سوزنی و فشار فنر شیر پایلوت تنظیم کرد.
