جزئیات محصول:
پرداخت:
|
| نام محصول: | شیر چک فلنج دار | جنس بدنه: | چدن داکتیل / آهن |
|---|---|---|---|
| رنگ: | درخواست مشتری | ارتباط: | انتهای فلنج، RF |
| متوسط: | آب نفت گاز، بخار | دمای کاری: | -20 تا 180 درجه سانتیگراد |
| قدرت: | غیر | مواد دیسک: | WCB |
| برجسته: | سوپاپ چک فلنج دار 80 میلی متری,شیر چک فلنج دار فولادی کربنی,سوپاپ چک فلنج دار استاندارد GB |
||

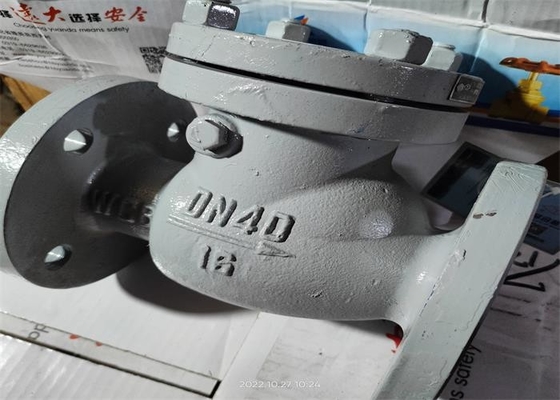

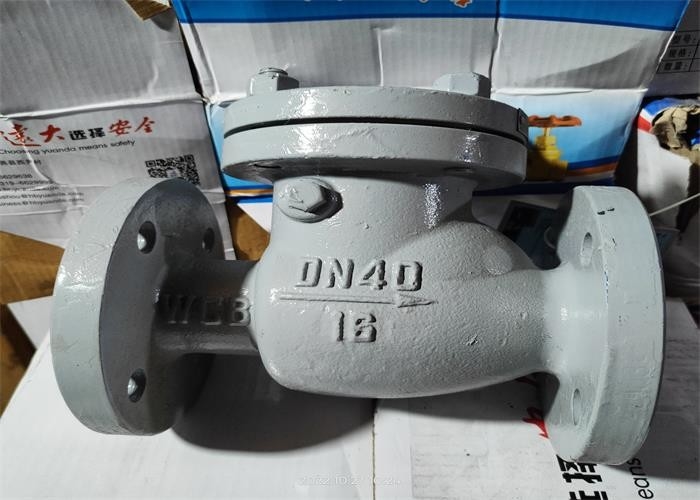

شیر برگشت فولادی نوع نوسان برای فشار 1.6 ~ 25 مگاپاسکال / 2.0-42.0 مگاپاسکال دمای کاری -29 ~ + 550 ℃ روغن، شیمیایی، دارویی، کود شیمیایی، صنعت برق و سایر شرایط خط لوله، محیط مناسب برای آب مناسب است. روغن، بخار، محیط اسیدی.این دریچه ای است که جریان یک طرفه محیط را در خط لوله کنترل می کند تا از جریان برگشتی محیط در خط لوله جلوگیری کند.شیرهای چک متعلق به شیرهای اتوماتیک هستند.قسمت های باز و بسته کننده با قدرت محیط جریان باز یا بسته می شوند.دریچه های چک فقط برای جریان یک طرفه محیط در خط لوله استفاده می شود تا در صورت بروز حوادث از رفلکس مدیا جلوگیری شود.عمدتا در خطوط لوله نفت، شیمیایی، دارویی، کود شیمیایی، برق و سایر خطوط لوله استفاده می شود.
| بخش اصلی | مواد قطعه |
| بدنه، کاپوت | WCB |
| دیسک | WCB+2Cr13 |
| ساقه | Q235 |
| شفت | فولاد کربن، فولاد ضد زنگ |
| H44H-16C | DN | L | دی | دی1 | دی2 | bf | z-Фd | اچ |
| 40 | 200 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 129 | 20-2 | 8-Ф18 | 164 | |
| 100 | 350 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 185 | |
| 125 | 400 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 202 | |
| 150 | 480 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 223 | |
| 200 | 550 | 340 | 295 | 266 | 24-2 | 12-Ф23 | 350 | |
| 250 | 650 | 405 | 355 | 319 | 26-2 | 12-Ф26 | 331 | |
| 300 | 750 | 460 | 410 | 370 | 28-2 | 12-Ф26 | 432 |
دریچه از بدنه، پوشش، دیسک، راکر و شفت تکان دهنده و سایر قطعات تشکیل شده است، دیسک می تواند به طور خودکار از جریان برگشت سیال جلوگیری کند.دیسک شیر تحت تاثیر فشار سیال باز می شود و سیال از سمت ورودی به سمت خروجی جریان می یابد.هنگامی که فشار ورودی کمتر از فشار خروجی باشد، دیسک به طور خودکار بسته می شود تا از جریان برگشتی رسانه تحت تأثیر اختلاف فشار سیال و گرانش خود جلوگیری کند.
1. مقاومت سیال کوچک است، سطح آب بندی توسط برس دستی و فرسایش کوچک است.
2. شکل ساده، تکنولوژی ساخت خوب، طیف گسترده ای از کاربرد.
3. دستگاه موقعیت محدود در حفره بدن از بالا بودن موقعیت باز شدن دیسک سوپاپ برای بسته شدن جلوگیری می کند تا عملکرد دستگاه پایدارتر باشد.
4. در حین نصب، جهت جریان متوسط با جهت پیکان روی بدنه شیر مطابقت دارد.
1. شیر باید در انبار خشک قرار گیرد و نگهداری آن در هوای آزاد اکیدا ممنوع است.
2. ذخیره سازی طولانی مدت باید به طور منظم نگهداری شود.
3. شرایط عملیاتی باید الزامات مشخصات عملکرد را برآورده کند.
4. آزمایش فشار باید قبل از نصب انجام شود و نصب فقط در صورتی انجام می شود که الزامات را برآورده کند.
5. لوله و حفره شیر باید قبل از نصب تمیز شود.
6. محصول نباید پس از نصب در معرض نیروی خارجی زیاد قرار گیرد.
7. شیر معمولاً در خط لوله افقی نصب می شود، اما می تواند در خط لوله عمودی یا خط لوله شیبدار نیز نصب شود و به جهت جریان متوسط و جهت پیکان روی بدنه شیر سازگار توجه کنید.
