جزئیات محصول:
پرداخت:
|

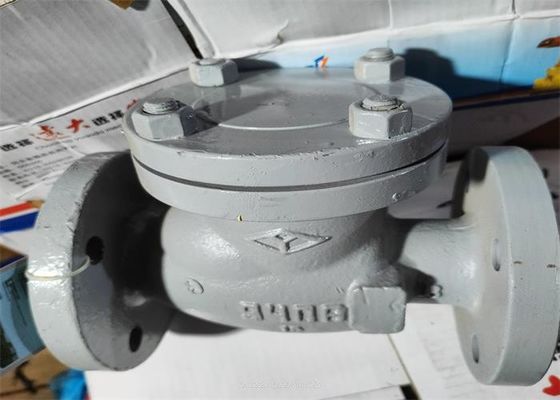

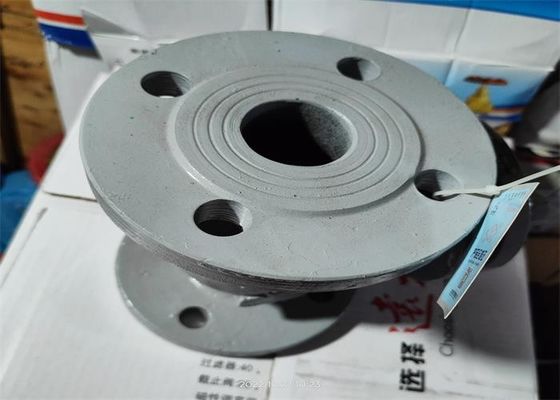

| نام محصول: | سوپاپ چک تاب | ارتباط: | انتهای فلنج، RF |
|---|---|---|---|
| نام: | شیر چک | رسانه ها: | آب، نفت، بخار، گاز |
| استاندارد یا غیر استاندارد: | استاندارد | دمای کاری: | -29 درجه سانتیگراد تا 425 درجه سانتیگراد |
| مواد: | carbon steel; فولاد کربن؛ WCB WCB | فشار: | فشار متوسط، فشار کم |
| برجسته: | سوپاپ چرخشی فلنج دار فولادی کربنی,سوپاپ چک سوپاپ انتهای فلنج خاکستری,سوپاپ چرخشی فلنج خاکستری |
||
دریچه از بدنه، پوشش، دیسک، راکر و شفت تکان دهنده و سایر قطعات تشکیل شده است، دیسک می تواند به طور خودکار از جریان برگشت سیال جلوگیری کند.دیسک شیر تحت تاثیر فشار سیال باز می شود و سیال از سمت ورودی به سمت خروجی جریان می یابد.هنگامی که فشار ورودی کمتر از فشار خروجی باشد، دیسک به طور خودکار بسته می شود تا از جریان برگشتی رسانه تحت تأثیر اختلاف فشار سیال و گرانش خود جلوگیری کند.
| H44H-16C | DN | L | دی | دی1 | دی2 | bf | z-Фd | اچ |
| 40 | 200 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 129 | 20-2 | 8-Ф18 | 164 | |
| 100 | 350 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 185 | |
| 125 | 400 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 202 | |
| 150 | 480 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 223 | |
| 200 | 550 | 340 | 295 | 266 | 24-2 | 12-Ф23 | 350 | |
| 250 | 650 | 405 | 355 | 319 | 26-2 | 12-Ф26 | 331 | |
| 300 | 750 | 460 | 410 | 370 | 28-2 | 12-Ф26 | 432 |
| H44H-25 | DN | L | دی | دی1 | دی2 | bf | z-Фd | اچ |
| 40 | 200 | 145 | 110 | 85 | 18-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 20-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 22-2 | 8-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 135 | 24-2 | 8-Ф18 | 164 | |
| 100 | 350 | 230 | 190 | 160 | 24-2 | 8-Ф22 | 185 | |
| 125 | 400 | 270 | 220 | 188 | 26-2 | 8-Ф26 | 202 | |
| 150 | 480 | 300 | 250 | 218 | 28-2 | 8-Ф26 | 223 | |
| 200 | 550 | 360 | 310 | 278 | 30-2 | 12-Ф26 | 350 | |
| 250 | 650 | 425 | 370 | 330 | 32-2 | 12-Ф30 | 331 | |
| 300 | 750 | 485 | 430 | 389 | 34-2 | 16-Ф30 | 432 | |
| H44H-40 | DN | L | دی | دی1 | دی2 | bf | z-Фd | اچ |
| 40 | 200 | 145 | 110 | 85 | 18-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 20-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 22-2 | 8-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 135 | 24-2 | 8-Ф18 | 164 | |
| 100 | 350 | 230 | 190 | 160 | 24-2 | 8-Ф22 | 185 | |
| 125 | 400 | 270 | 220 | 188 | 26-2 | 8-Ф26 | 202 | |
| 150 | 480 | 300 | 250 | 218 | 28-2 | 8-Ф26 | 223 | |
| 200 | 550 | 360 | 310 | 278 | 30-2 | 12-Ф26 | 350 |
| بخش اصلی | مواد قطعه |
| بدنه، کاپوت | WCB |
| دیسک | WCB+2Cr13 |
| ساقه | Q235 |
| شفت | فولاد کربن، فولاد ضد زنگ |
| انتهای فلنج | GB/T9113 |
| رو در رو | GB/T12221 |
| طراحی و ساخت | GB/T12236 |
| فشار اسمی | 1.6،2.5 مگا پاسکال |
| دمای مناسب | دمای ≤ 425 ℃ |
| متوسط مناسب | آب، بخار، روغن |
1. شیر باید در انبار خشک قرار گیرد و نگهداری آن در هوای آزاد اکیدا ممنوع است.
2. ذخیره سازی طولانی مدت باید به طور منظم نگهداری شود.
3. شرایط عملیاتی باید الزامات مشخصات عملکرد را برآورده کند.
4. آزمایش فشار باید قبل از نصب انجام شود و نصب فقط در صورتی انجام می شود که الزامات را برآورده کند.
5. لوله و حفره شیر باید قبل از نصب تمیز شود.
6. محصول نباید پس از نصب در معرض نیروی خارجی زیاد قرار گیرد.
7. شیر معمولاً در خط لوله افقی نصب می شود، اما می تواند در خط لوله عمودی یا خط لوله شیبدار نیز نصب شود و به جهت جریان متوسط و جهت پیکان روی بدنه شیر سازگار توجه کنید.
